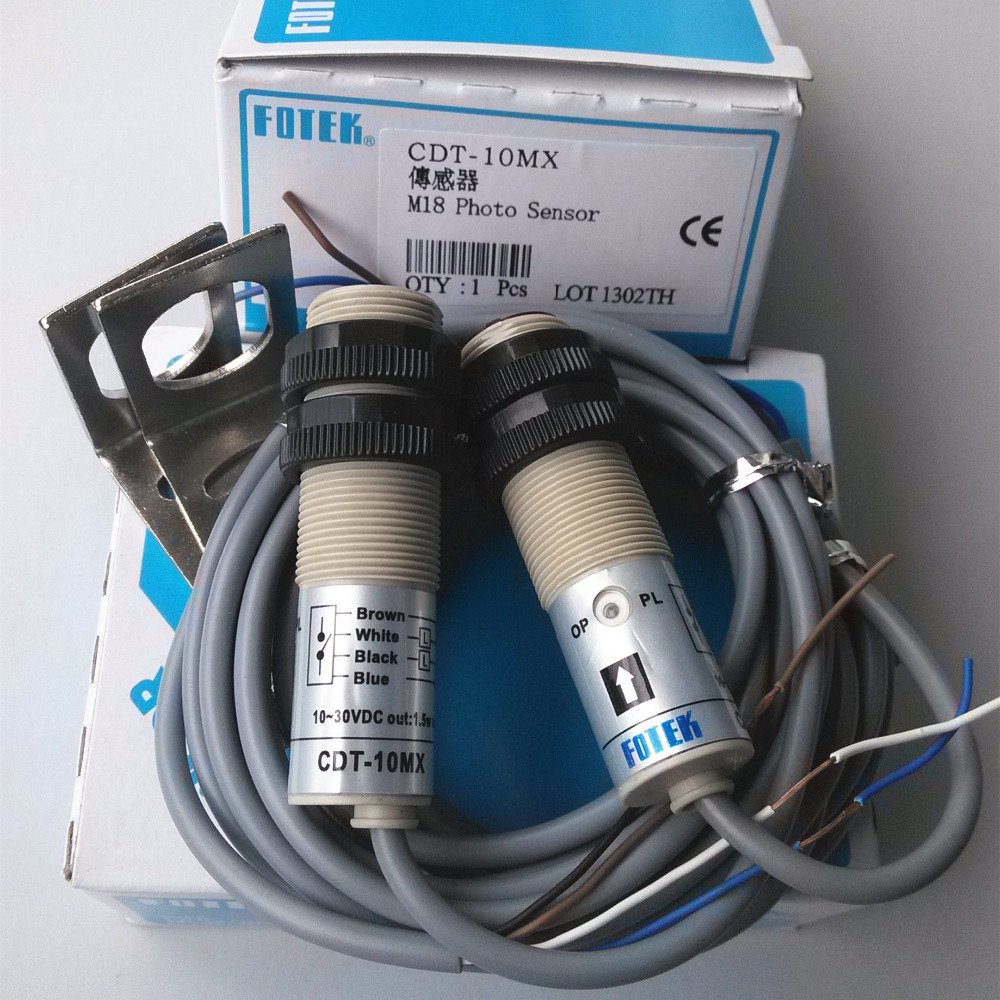

چشم الکتریکی رو در رو CDT-10MX
چشم الکتریکی دوطرفه (Through-beam Photoelectric Sensor) CDT-10MX محصولی از شرکت معتبر FOTEK (تایوان یانگ مینگ) است که برای تشخیص اجسام غیرشفاف در فواصل تا ۱۰ متر طراحی و ساخته شده است. این سنسور از دو بخش مجزای فرستنده (Emitter) و گیرنده (Receiver) تشکیل شده است که در دو سوی مسیر حرکت قطعه نصب میشوند. با قطع شدن پرتو نور ارسالی توسط جسم، خروجی سوئیچ تغییر وضعیت داده و فرمان کنترلی صادر میشود.
این مدل با ساختار استوانهای M18، بدنه مقاوم از جنس پلیآمید با درجه حفاظت IP66 تا IP67 و قابلیت کار با هر دو منبع تغذیه DC و AC، یکی از پرکاربردترین و مطمئنترین گزینهها در خطوط تولید، تسمهنقالهها، دربهای اتوماتیک و تجهیزات بستهبندی به شمار میرود.
ویژگیهای کلیدی چشم الکتریکی رو در رو CDT-10MX :
- نوع عملکرد: دوطرفه (Through-beam) – شامل فرستنده و گیرنده مجزا
- فاصله تشخیص: تا ۱۰ متر برای اجسام غیرشفاف
- ولتاژ کاری: قابل استفاده در جریان مستقیم (DC) ۱۰ تا ۳۰ ولت و جریان متناوب (AC) ۹۰ تا ۲۵۰ ولت
- نوع خروجی: NPN و PNP به صورت همزمان (دوگانه) در مدل DC و SCR در مدل AC
- وضعیت خروجی: Normally Open (NO)
- جریان خروجی: حداکثر ۱۵۰ میلیآمپر در مدل DC
- زمان پاسخدهی: ۲ میلیثانیه در مدل DC و ۱۰ میلیثانیه در مدل AC
- درجه حفاظت: IP66 تا IP67 مقاوم در برابر گردوغبار، آب پاشی و رطوبت
- دمای کاری: از ۲۰- تا ۶۰+ درجه سانتیگراد
- جنس بدنه: پلیآمید با مقاومت بالا (High-strength Polyamide)
- روش اتصال: کابل خروجی ۴ رشتهای به قطر ۵ میلیمتر و طول ۲ متر برای مدل DC و ۳ رشتهای به قطر ۴.۲ میلیمتر برای مدل AC
- محافظت: دارای حفاظت اتصال کوتاه و حفاظت معکوسشدن قطبیت در مدل DC و مدار جذب نوسانات (Surge Absorber) در مدل AC
- نشانگر LED: دارای چراغ نشانگر عملکرد (Action Indicator) برای نصب و تنظیم آسان
- تنظیم حساسیت: دارای تریمر ۲۷۰ درجه برای تنظیم دقیق حساسیت (فقط در مدل DC)
- گواهینامه: دارنده گواهینامه CE اروپا
کاربردهای صنعتی
این سنسور نوری دوطرفه به دلیل برد بلند و عملکرد مطمئن، در بسیاری از صنایع به عنوان یک سنسور تشخیص حضور مطمئن شناخته میشود:
- سیستمهای نقاله (Conveyor): تشخیص عبور قطعات، شمارش محصولات و کنترل انباشتگی در انتهای خط
- دربهای صنعتی و گیتهای اتوماتیک: تشخیص ورود و خروج افراد یا وسایل نقلیه
- خطوط بستهبندی و مونتاژ: کنترل حضور قطعه در ایستگاههای کاری و تریگر کردن عملیات بعدی
- پارکینگهای هوشمند: تشخیص حضور خودرو در جایگاه پارک
- تجهیزات ایمنی: به عنوان یک سنسور مطمئن برای تشخیص موانع در مسیرهای خطرناک
- ماشینآلات راهسازی و کشاورزی: تشخیص موقعیت و کنترل حرکت در فضای باز
مزایای رقابتی نسبت به مدلهای مشابه
- برد تشخیص بسیار بالا (۱۰ متر): مناسب برای کاربردهایی با فاصله زیاد بین فرستنده و گیرنده
- قابلیت کار با دو منبع تغذیه DC و AC: انعطافپذیری بالا در طراحی مدارهای کنترلی
- خروجی همزمان NPN و PNP: سازگاری با انواع ورودیهای PLC و کنترلرها بدون نیاز به قطعه اضافی
- مقاومت بالا در برابر نویز و تداخلات نوری: با دارا بودن مدارهای حفاظتی و فیلترهای داخلی
- بدنه مقاوم و درجه حفاظت بالا (IP66/IP67): مناسب برای محیطهای صنعتی با گردوغبار، رطوبت و شستوشو
- نصب و تنظیم آسان: با داشتن نشانگر LED و تریمر تنظیم حساسیت (در مدل DC)
- طول عمر بالا و قیمت مناسب: یک گزینه اقتصادی و بادوام برای پروژههای صنعتی
مشخصات فنی کامل (چشم الکتریکی رو در رو CDT-10MX)
| پارامتر | مقدار |
|---|---|
| مدل | CDT-10MX |
| برند | FOTEK (تایوان یانگ مینگ) |
| نوع سنسور | دوطرفه (Through-beam) – فرستنده و گیرنده مجزا |
| فاصله تشخیص | ۱۰ متر |
| ولتاژ کاری (DC) | ۱۰ تا ۳۰ ولت DC، ریپل کمتر از ۲۰% پیکبهپیک |
| ولتاژ کاری (AC) | ۹۰ تا ۲۵۰ ولت AC، ۵۰/۶۰ هرتز |
| نوع خروجی (DC) | NPN و PNP (همزمان) |
| نوع خروجی (AC) | SCR |
| وضعیت خروجی | Normally Open (NO) |
| جریان خروجی (DC) | حداکثر ۱۵۰ میلیآمپر |
| جریان خروجی (AC) | حداکثر ۱۰۰ میلیآمپر |
| زمان پاسخدهی (DC) | ۲ میلیثانیه |
| زمان پاسخدهی (AC) | ۱۰ میلیثانیه |
| تنظیم حساسیت (DC) | تریمر ۲۷۰ درجه |
| درجه حفاظت | IP66 تا IP67 |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتیگراد |
| رطوبت کاری | ۳۵% تا ۹۵% RH |
| جنس بدنه | پلیآمید با مقاومت بالا |
| روش اتصال (DC) | کابل ۴ رشتهای به قطر ۵ میلیمتر و طول ۲ متر |
| روش اتصال (AC) | کابل ۳ رشتهای به قطر ۴.۲ میلیمتر و طول ۲ متر |
| رنگ بدنه (DC) | خاکستری |
| رنگ بدنه (AC) | آبی |
| محافظت (DC) | اتصال کوتاه و معکوسشدن قطبیت |
| محافظت (AC) | مدار جذب نوسانات (Surge Absorber) |
| نشانگر LED | دارد |
| گواهینامه | CE |
| قطر بدنه | M18 (۱۸ میلیمتر) |
نکات طلایی برای نصب و بهرهبرداری
- همراستایی دقیق: محور نوری فرستنده و گیرنده باید کاملاً بر یک خط مستقیم قرار گیرند. هرگونه انحراف باعث کاهش فاصله تشخیص یا عملکرد نادرست میشود.
- فاصله نصب: حداکثر فاصله مجاز بین فرستنده و گیرنده ۱۰ متر است. در صورت نیاز به فاصله بیشتر، از مدلهای دیگر با توان بالاتر استفاده کنید.
- محیط نصب: از نصب سنسور در معرض نور مستقیم خورشید، نورهای قوی فلورسنت یا هر منبع نوری مزاحم دیگر خودداری کنید، هرچند این سنسور در برابر نور محیط تا ۳۰,۰۰۰ لوکس مقاوم است.
- تمیز نگه داشتن لنزها: گردوغبار، روغن یا رطوبت روی لنز فرستنده یا گیرنده میتواند عملکرد را مختل کند. بهطور دورهای لنزها را با یک پارچه نرم و تمیز پاک کنید.
- سیمکشی صحیح: از رعایت قطبیت در مدل DC (۱۰ تا ۳۰ ولت) اطمینان حاصل کنید. اگرچه سنسور دارای حفاظت معکوسشدن قطبیت است، اما رعایت اصول سیمکشی عمر آن را افزایش میدهد.
- استفاده از رله واسط: در صورت نیاز به سوئیچینگ بارهای با جریان بالا (بیش از ۱۵۰ میلیآمپر)، حتماً از یک رله یا کنتاکتور واسط استفاده کنید تا به خروجی سنسور آسیب نرسد.
- تنظیم حساسیت (فقط مدل DC): در صورت وجود نویز یا تداخل، با استفاده از تریمر ۲۷۰ درجه، حساسیت را بهگونهای تنظیم کنید که عملکرد پایدار داشته باشد.
پرسشهای متداول (FAQ)
۱. این سنسور برای تشخیص چه نوع اجسامی مناسب است؟
این سنسور برای تشخیص اجسام غیرشفاف (جامد) طراحی شده است. اجسام شفاف مانند شیشه یا پلاستیکهای شفاف ممکن است به درستی تشخیص داده نشوند.
۲. حداکثر فاصله تشخیص این مدل چقدر است؟
حداکثر فاصله تشخیص استاندارد این مدل ۱۰ متر است.
۳. آیا این سنسور هم در مدار DC و هم در مدار AC قابل استفاده است؟
بله. این سنسور در دو نسخه DC (۱۰ تا ۳۰ ولت) و AC (۹۰ تا ۲۵۰ ولت) عرضه میشود. هنگام خرید به نوع ولتاژ مورد نیاز خود توجه کنید.
۴. خروجی این سنسور از نوع NPN است یا PNP؟
مدل DC این سنسور دارای خروجی همزمان NPN و PNP است که انعطافپذیری بالایی در اتصال به انواع PLC و کنترلرها فراهم میکند.
۵. آیا این سنسور در برابر آب و گردوغبار مقاوم است؟
بله. این سنسور با درجه حفاظت IP66 تا IP67 در برابر نفوذ گردوغبار، آب پاشی و رطوبت مقاوم است.
۶. آیا این سنسور دارای حفاظت اتصال کوتاه است؟
بله. مدل DC این سنسور دارای حفاظت اتصال کوتاه (Short-circuit Protection) و حفاظت معکوسشدن قطبیت (Reverse Polarity Protection) است.
۷. زمان پاسخدهی این سنسور چقدر است؟
زمان پاسخدهی در مدل DC ۲ میلیثانیه و در مدل AC ۱۰ میلیثانیه است.
۸. آیا نصب این سنسور پیچیده است؟
خیر. با توجه به طراحی استاندارد M18 و وجود چراغ نشانگر عملکرد (LED)، نصب و همراستایی آن بسیار آسان است.
توصیه نهایی: چشم الکتریکی دوطرفه CDT-10MX از برند FOTEK، یک انتخاب ایدهآل برای پروژههایی است که به تشخیص مطمئن اجسام در فواصل طولانی (تا ۱۰ متر) نیاز دارند. انعطافپذیری در تغذیه (DC/AC)، خروجی دوگانه (NPN/PNP)، مقاومت بالا و قیمت مناسب، این محصول را به یکی از پرفروشترین سنسورهای نوری در بازار تبدیل کرده است. اگر به دنبال یک سنسور بادوام و دقیق برای خط تولید یا تجهیزات خودکار خود هستید، CDT-10MX گزینهای قابل اعتماد خواهد بود.
